上海治水之始——东区污水厂

东区污水处理厂是国内首批建造的污水厂中唯一保留下来的，且工艺流程完整、构筑物完好，这在中国乃至亚洲地区都非常罕见。因此，东区污水处理厂堪称污水处理的“活古董”，也是上海百年排水处理和城市基建发展的缩影。

01序言

解放前的上海，水环境受到污染，河道水质下降。当局为了改善租界内的居住和生活环境，开始运用西方科学技术和管理方法建设城市排水设施。

1862年，为解决租界内排水问题，工部局在租界内建设第一个综合性排水系统，以东西向小型沟管联通南北向总管，形成上海最早排水系统。1921年，当局采用当时国际上最先进的活性污泥处理法，于欧阳路建造中国最早的城市污水处理厂——北区污水处理厂。1923年-1926年，东区污水处理厂、西区污水处理厂相继建成，成为上海城市治水的起点。

如今北区污水处理厂和西区污水处理厂相继停产关闭，东区污水处理厂作为亚洲地区运行时间最长的污水处理厂，几经风雨，一直运行至今，上世纪90年代末更名为“东区水质净化厂”。

东区污水处理厂是国内首批建造的污水厂中唯一保留下来的，且工艺流程完整、构筑物完好，这在中国乃至亚洲地区都非常罕见。因此，东区污水处理厂堪称污水处理的“活古董”，也是上海百年排水处理和城市基建发展的缩影。

02东区污水处理厂历史回顾

上海开埠前，城区建有传统的排水沟渠，雨、污水就近排入河道。开埠初，租界在辟路的同时，只在路旁挖明沟或暗渠。同治元年（1862年）起，英租界先从当时的中区（今黄浦区东部）开始进行规划和建设雨水管道；19世纪70年代，法租界亦随之开展排水管道建设；南市、闸北等地区也从20世纪初开始改建排水管道。这些管道都是以黄浦江、苏州河、虹口港和肇嘉浜等作为泄水河道。当时各地区各自为政，采用的设计原则和标准各不相同，管网不成系统，设计标准偏低。直到20世纪中叶，除少数路面埋设的管道口径稍大外，绝大多数是小型管道，排水不畅，在暴雨期间很多地区积水严重。

清光绪十九年（1893年）,租界工部局在三泰路（今新泰路）至北苏州路间敷设境内第一条污水管道，口径为0.45～0.30米混凝土椭圆型管。光绪二十六年（1900年）,租界工部局在爱而近路（今安庆路）北河南路（今河南北路）以西敷设0.45～0.30米口径混凝土椭圆型污水管82～90米，北西藏路（今西藏北路）敷设0.91×0.61米口径混凝土椭圆型污水管36.58米。民国11年（1922年），租界工部局在文监司路（今塘沽路）建污水泵站，沿北河南路敷设污水总管。民国15年（1926年），上海市东区污水处理厂建成，服务于北浙江路（今浙江北路）以东，北河南路以西，界路（今天目东路）以南，塘沽路以北地区，污水经污水管网收集后，由文监司路污水泵站直通东区污水处理厂。上个世纪80年代曲阳水质净化厂的建成后，文监司路污水泵站也完成了它的使命。目前东区水质净化厂离厂最远的泵站是设在黄浦公园内，在外观上广大的游客根本不知道这是一座泵站，而且具有80多年的历史，泵站上层狭小，到了地下二层一台华而温水泵立刻映入眼帘，这台水泵目睹了上海乃至全亚洲排水历史的变迁。在地下三层和二层之间有一个当时算是十分先进的浮筒装置，它可根据集水井的水位来自动开停车，黄浦公园泵站的服务范围是河南路以东、延安路以北，由黄浦公园内的污水泵把收纳的污水输送到南洵路泵站，中途有五个泵站接力输送，最终送达东区水质净化厂的老泵房。

东区污水处理厂位于杨浦区河间路1283号(原贵阳路490号)，占地2.67公顷。当时主要构筑物有：泵房1座，曝气池4组（共16条），竖流式二沉池6座，空气压缩机房1座，污泥干化床3台。日处理量为0.7万立方米，经处理后排入黄浦江。上世纪30年代，东区污水厂新建一些项目：民国24年（1935年）7月，建成初沉池4座，翌年5月投入运转；民国26年（1937年），建成奥氏真空吸滤机房，试用英制滤机，处理污泥脱水效果较好，抗战期间停用，设备遭损坏。

东区污水厂早期主要由黄浦公园、塘沽、昆山、南浔、丹徒、惠民、扬州7座中途泵站，将今黄浦区河南中路以东地区和虹口、杨浦2个区沿线污水输送入厂。50年代初期，为配合新村的建设，又新建干线：由江浦、双阳、敦化3座中途泵站形成一路新的污水输送系统，将控江、凤城、鞍山、长白等新村污水纳入污水厂。同时厂内增建2座平流式二沉池，使污水厂日处理能力提高到2.2万立方米。

该厂的污泥最初排入干化床，与承包人订立合同，由民工运出。1958年，建成湿污泥池和剩余污泥泵站，埋设污泥管道排送到军工路粪码头，由船只外运。

1964年，污水厂再次扩建，改建进水泵房，建辐流式二沉池2座、污泥回流泵房1座，设计日处理能力为3.7万立方米。同时改善曝气池的配水条件，改传统曝气工艺为吸附再生工艺。厂外管道也进行改造，增排惠民路、扬州路泵站至厂管道，提高输送能力。到1979年，污水厂的服务范围东起军工路，西至河南中路，南临黄浦江，北迄走马塘，面积13平方公里。

随着服务区域内污水量的增加，污水厂已超负荷运转，处理效果下降。1989年，改建鼓风机房，安装4台多级离心风机，并改造曝气池布气管道，以及变电间、配电间、除尘室等辅助建筑。

1999年,东区水质净化厂新增一座直径为20米的辐流式二沉池，实际日处理污水量为3.4万立方米。

几经扩建，东区水质净化厂成为一个处理效果好、环境优美的水质净化厂。

03东区污水处理厂工艺流程及输送干线演变

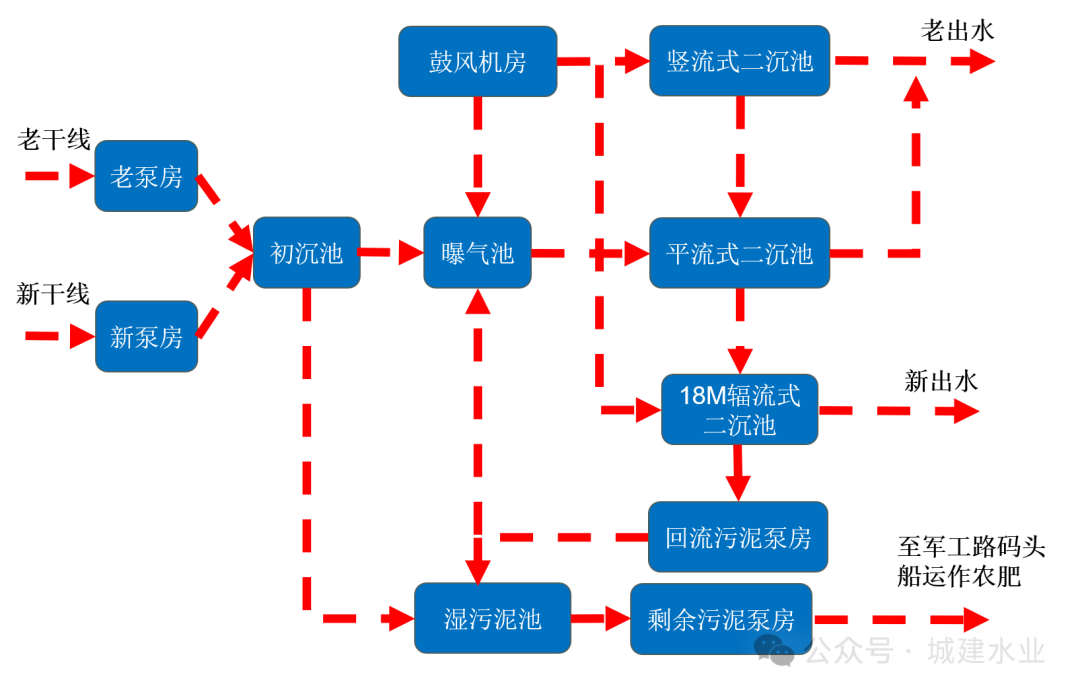

1、工艺流程

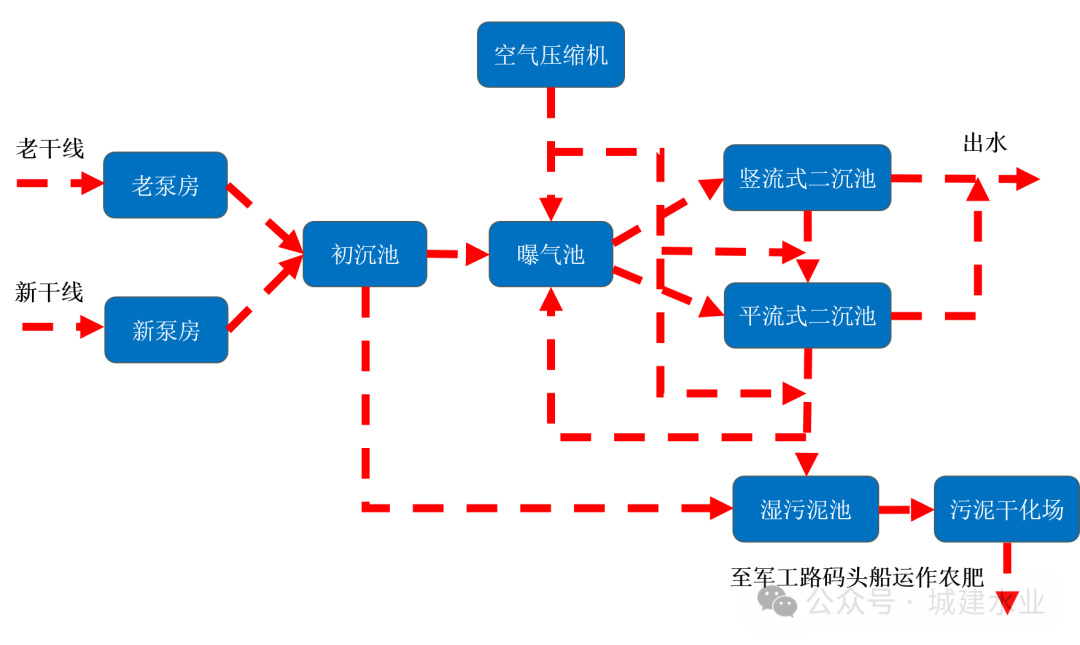

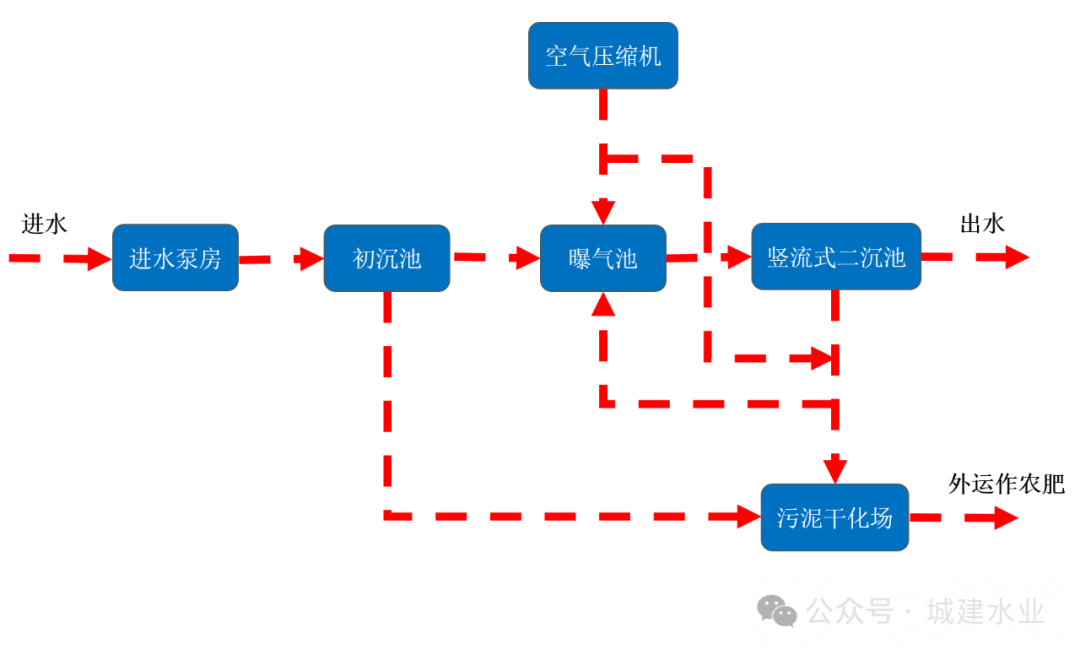

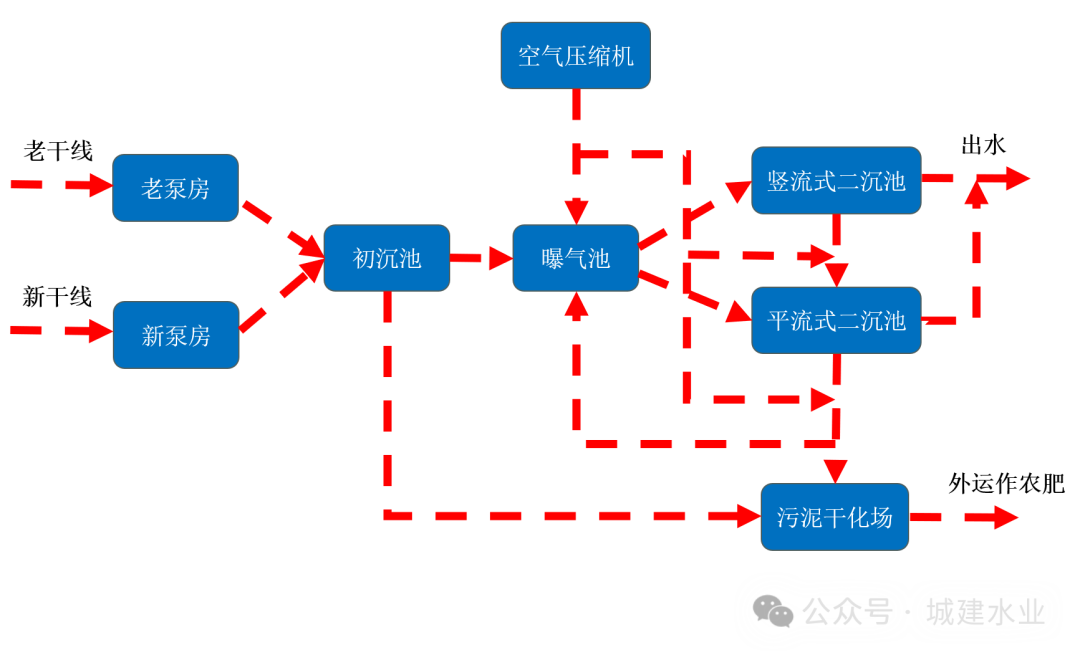

1926工艺流程

1954工艺流程

1959工艺流程

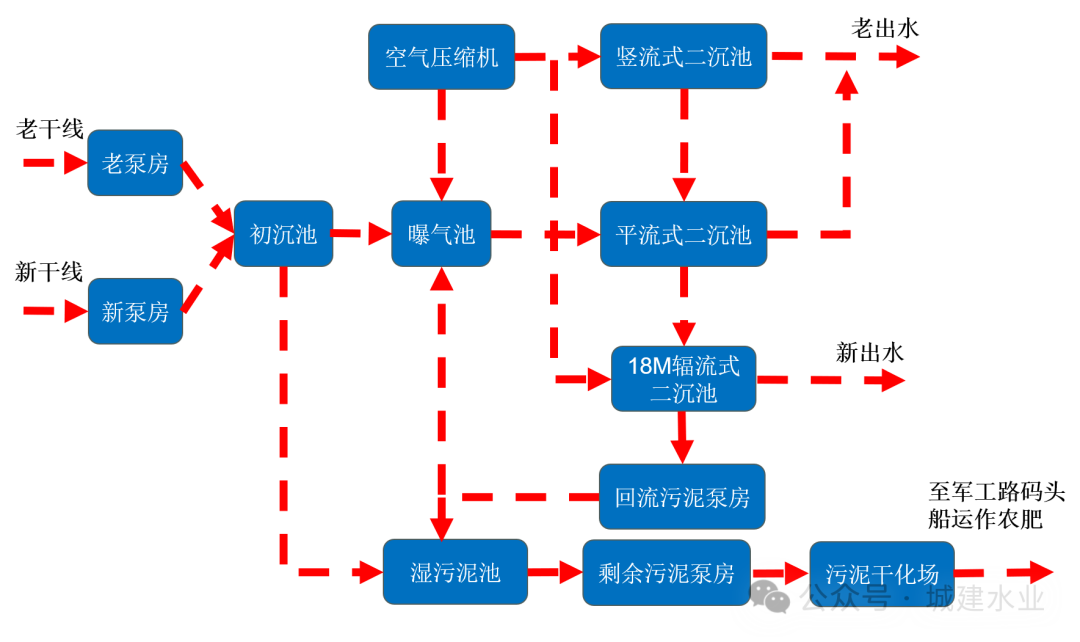

1964工艺流程

1988工艺流程

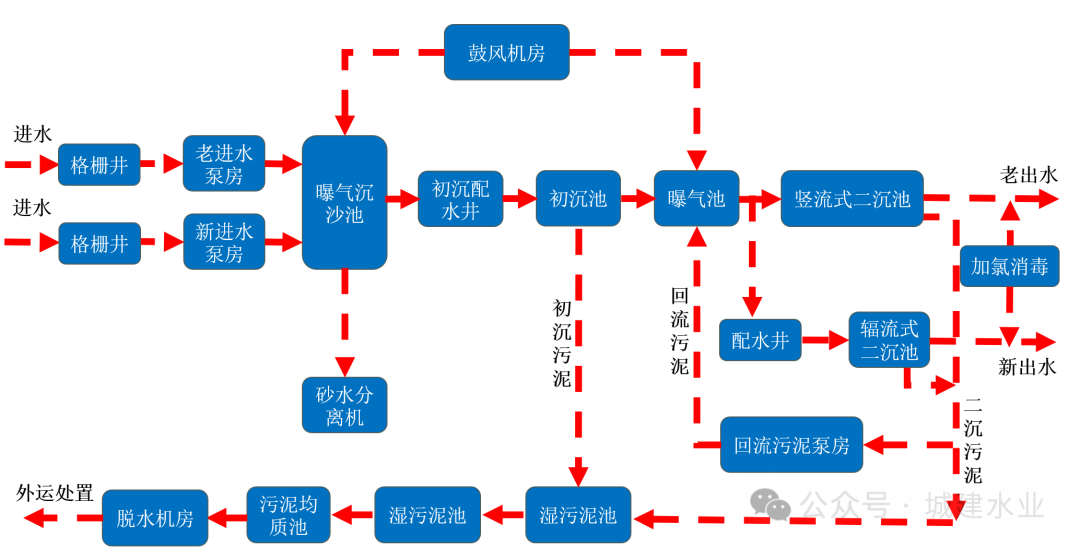

1993工艺流程

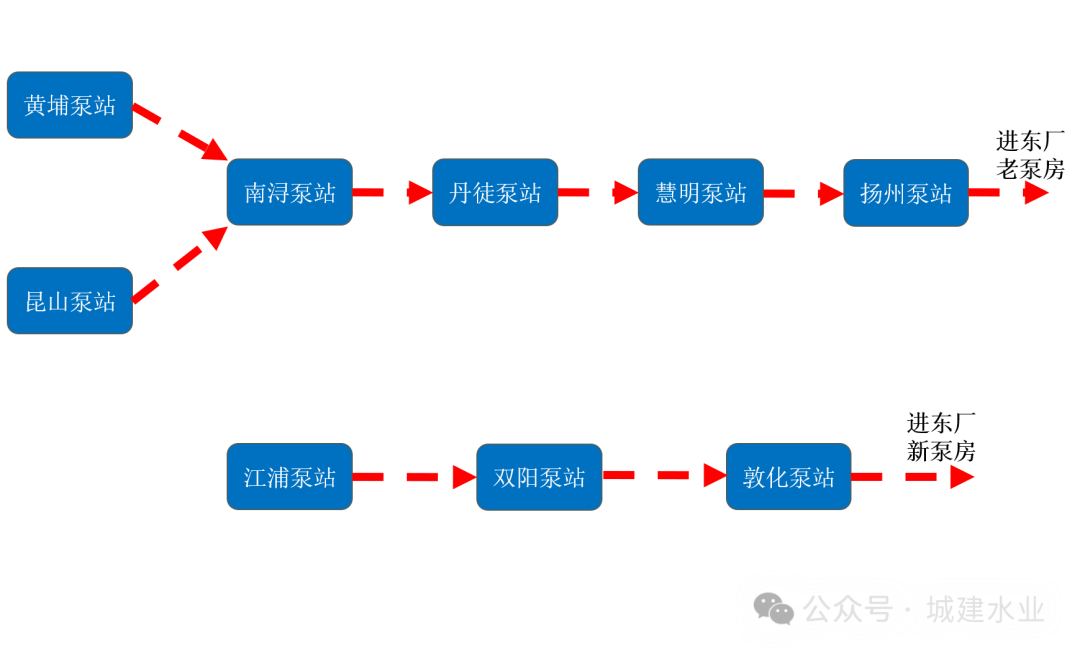

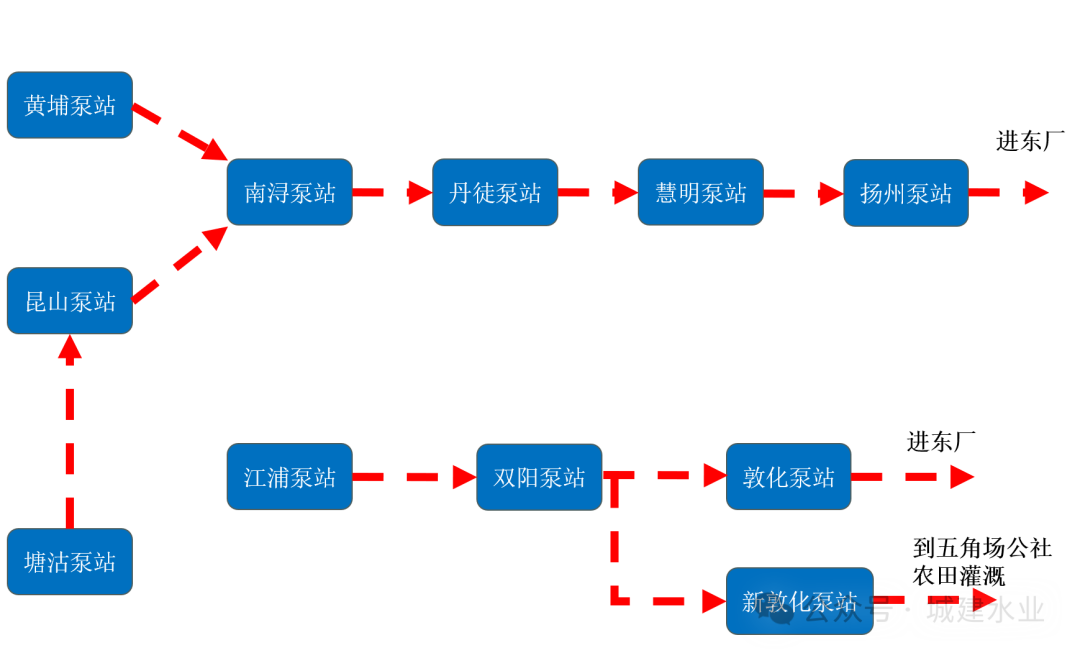

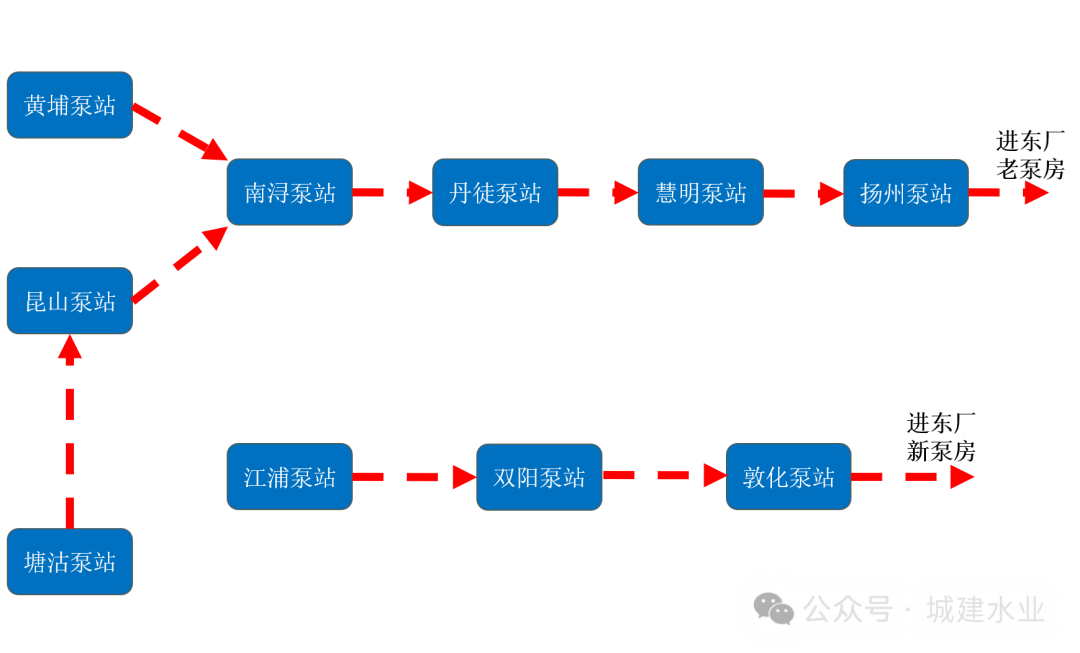

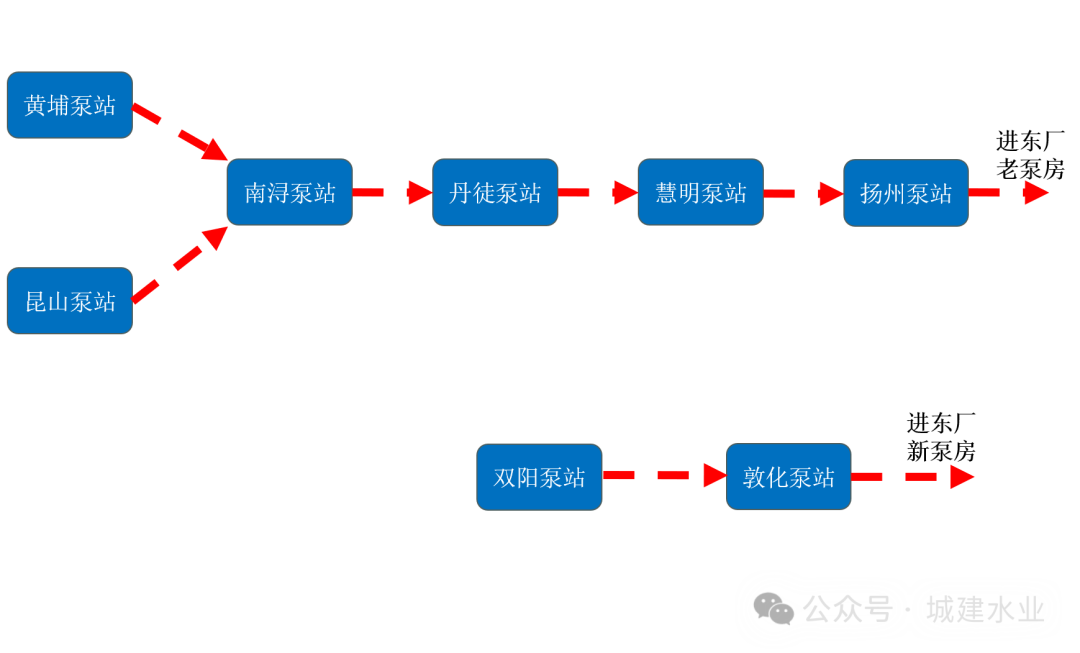

2、输送干线

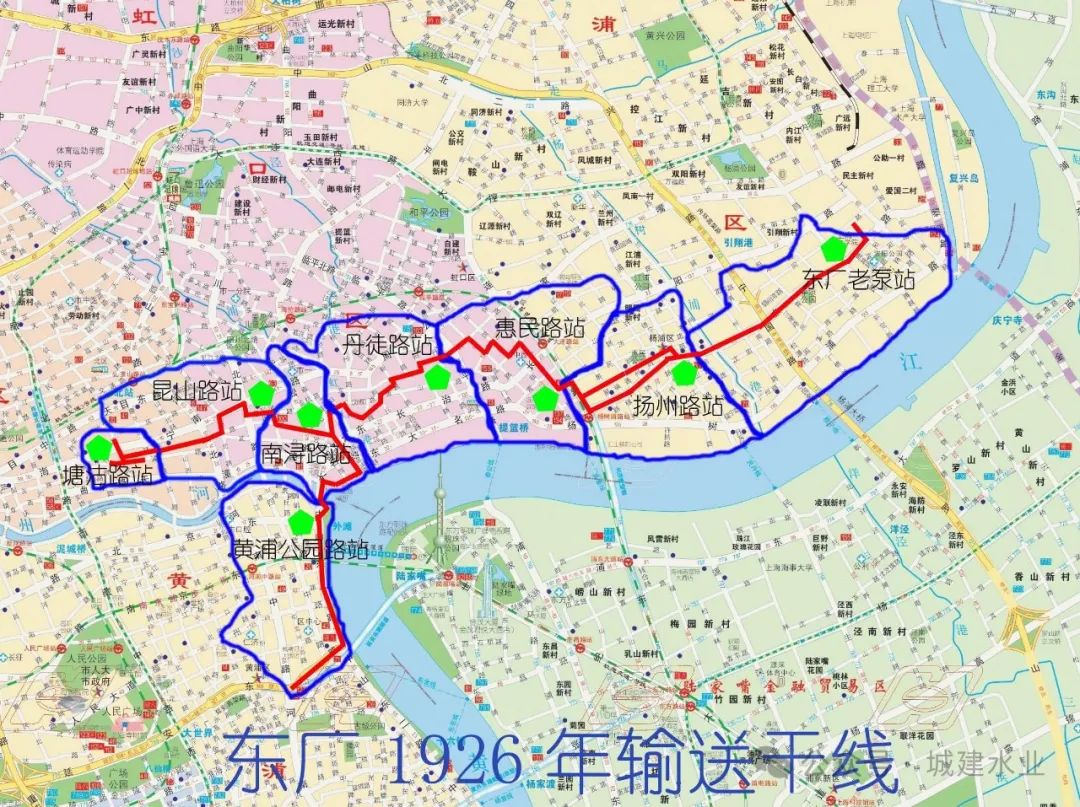

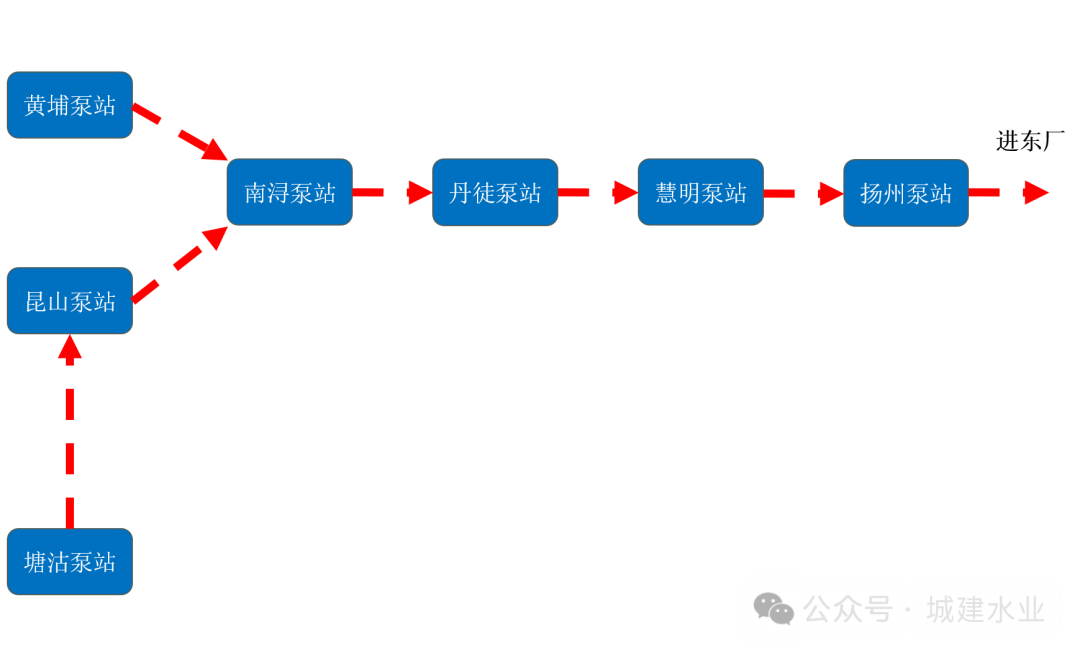

1926输送干线

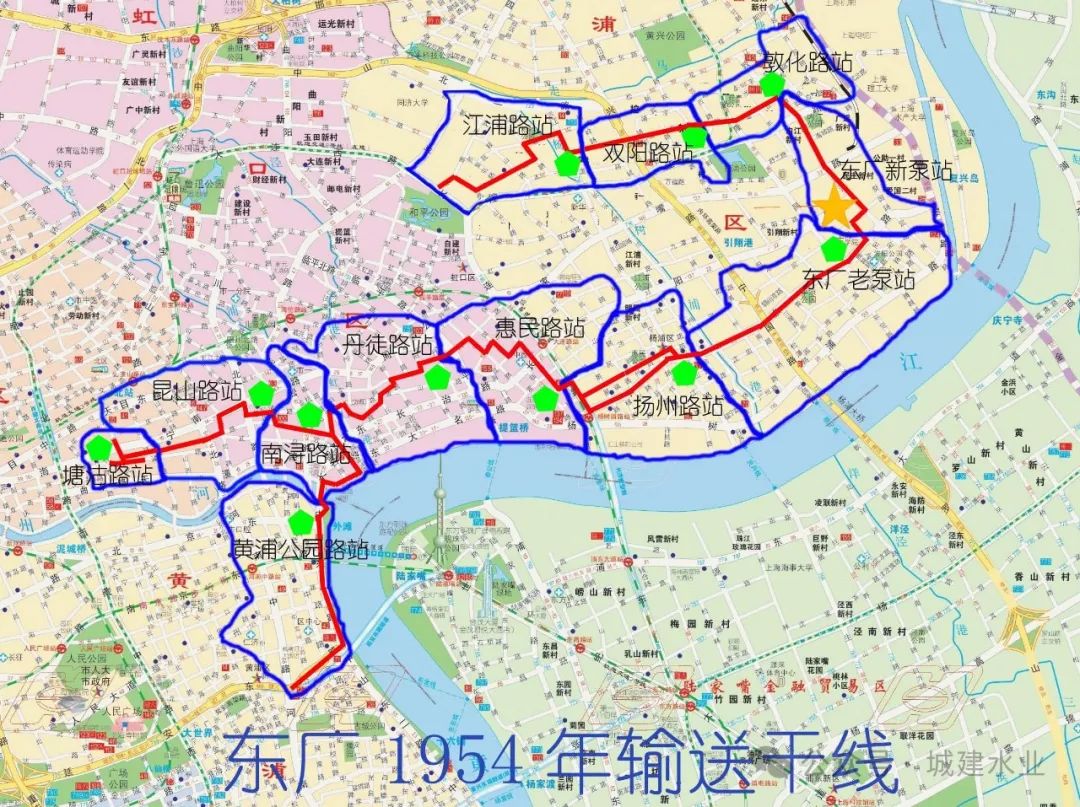

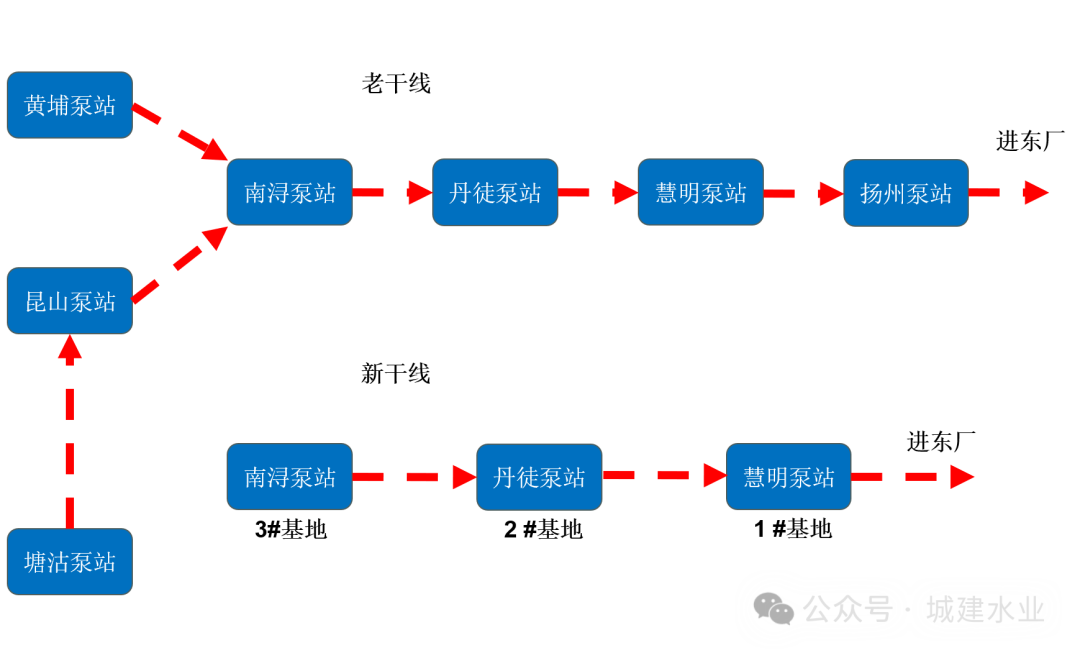

1954输送干线

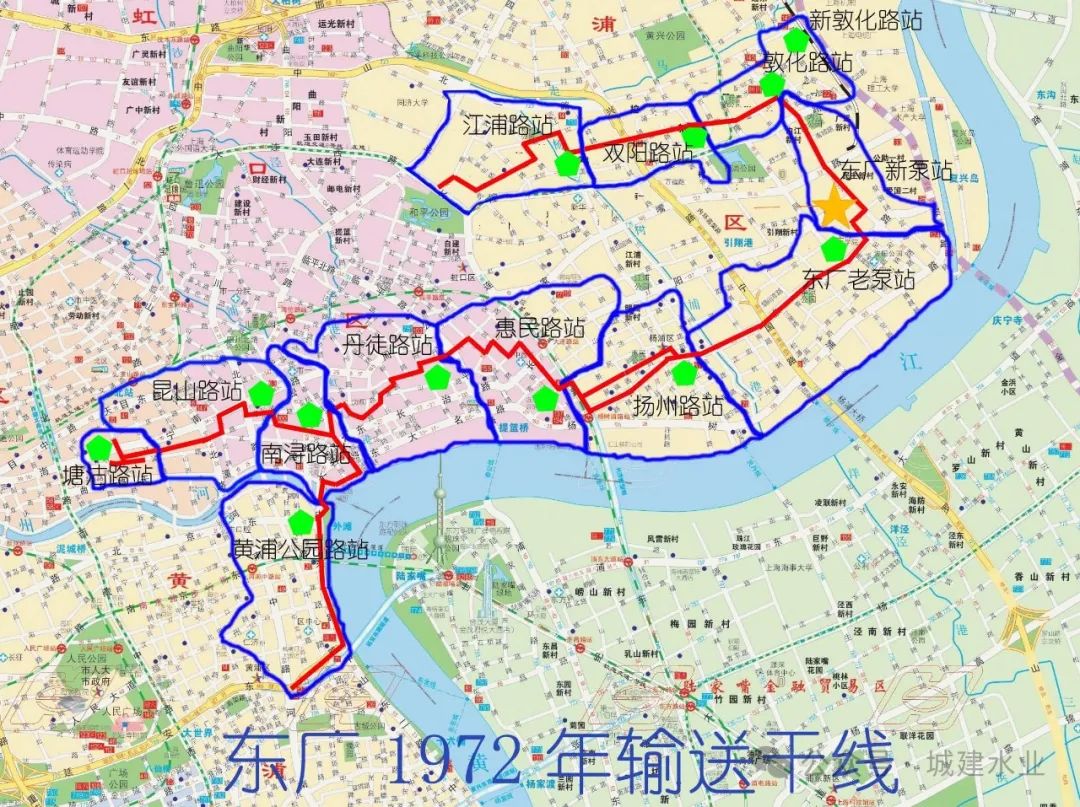

1972输送干线

1990输送干线

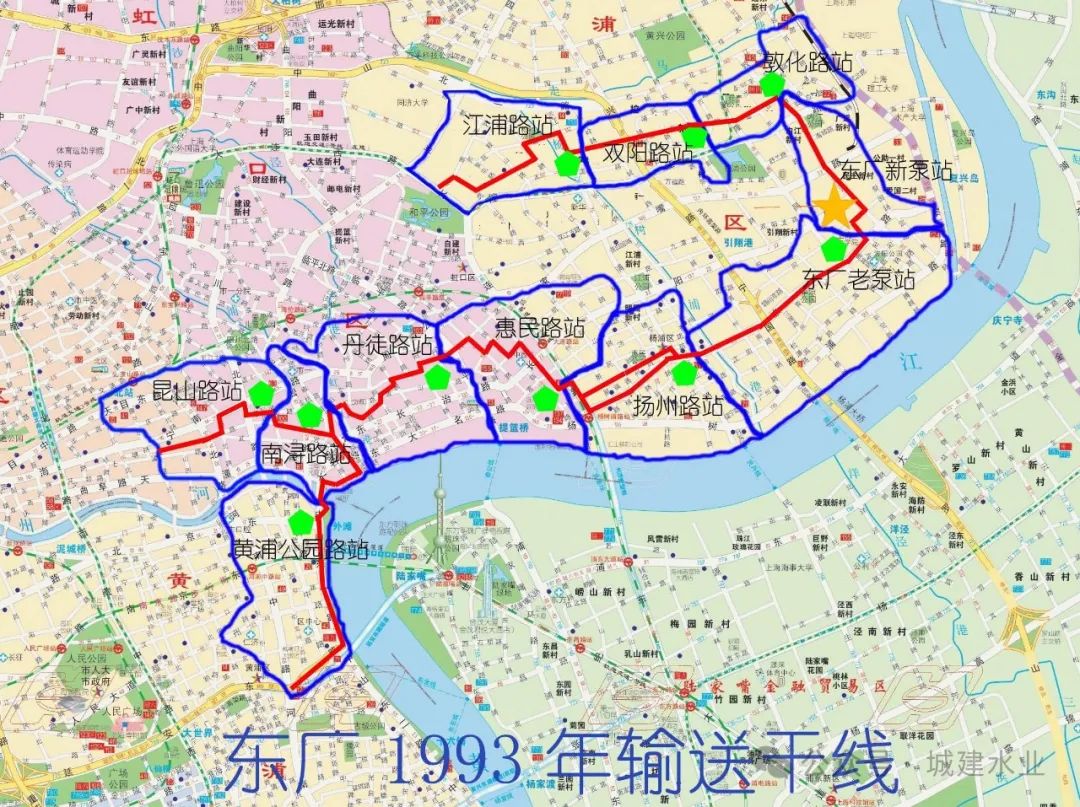

1993输送干线

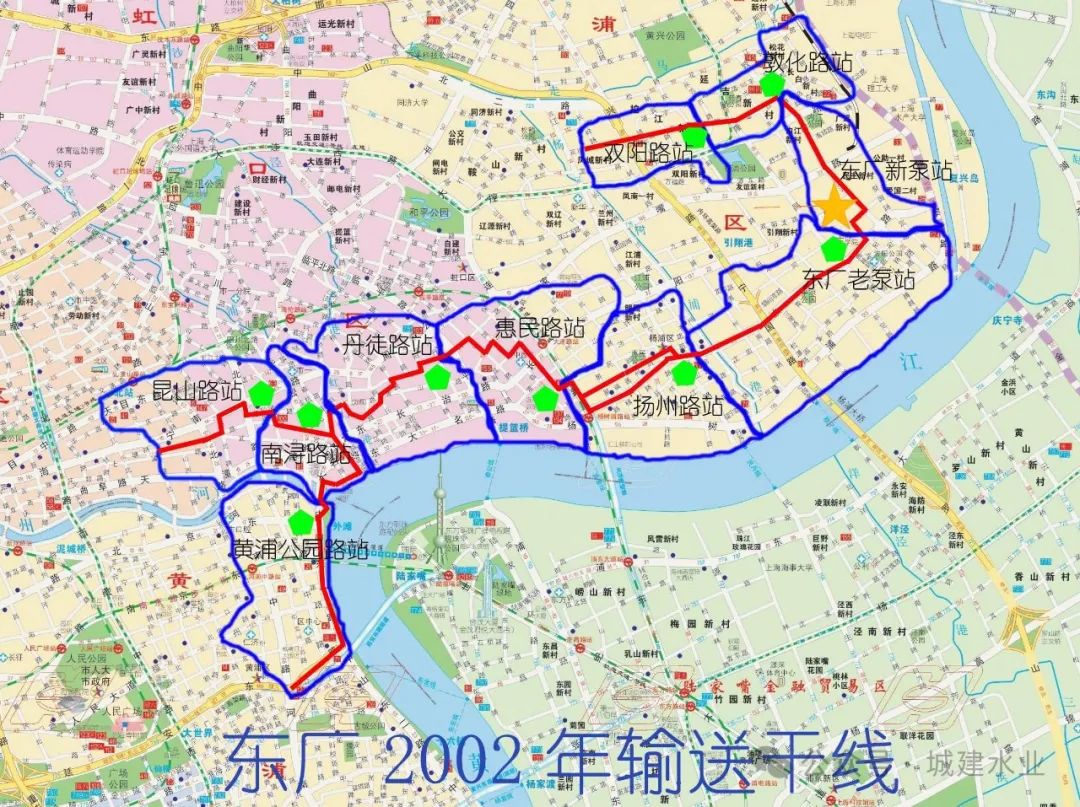

2002输送干线

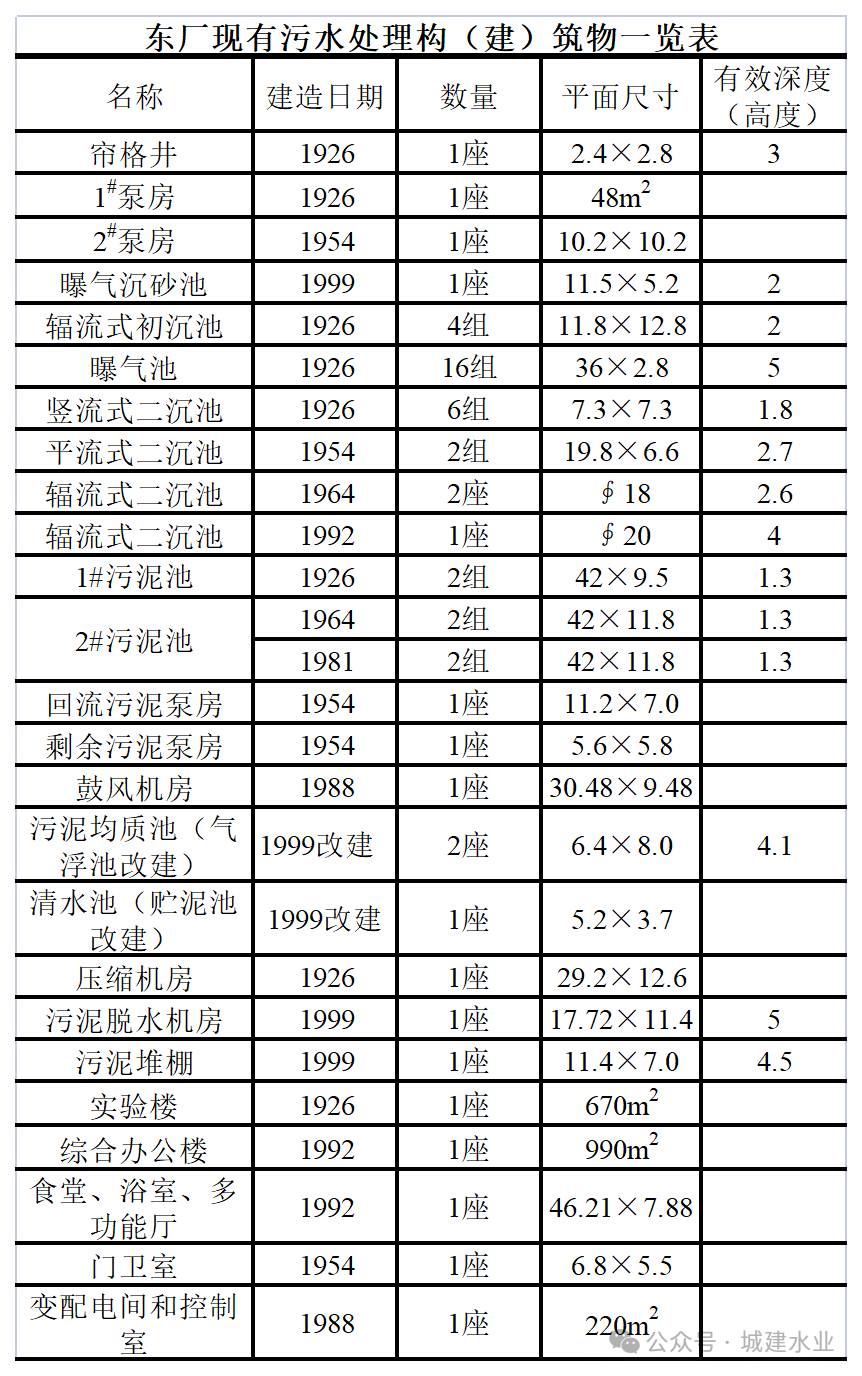

04东区污水处理厂设施现状

1）进水泵房

现有2座进水泵房，1#泵房建于1926年，2#泵房建于1964年。两座泵房分别接纳2根进水管线，1#管线Φ900进入1#泵房，2#管线Φ800（厂内部分为Φ900）进入2#泵房。

2）曝气沉砂池

曝气沉砂池1座，分二格。平面尺寸11.5 m × 5.20 m，高4.3 m，原设计水量Q ＝ 2163 m³/h。

3）初沉池

初沉池为辐流式，1926年建成，4组，每组平面尺寸11.8 m × 12.8 ｍ，有效水深2.0 m，泥斗深度5.3 m。污水有效体积1100 m³，污泥有效体积1093 m³。表面水力负荷以2.0 m³/㎡·h计，则初沉池过水能力Q = A1 × q1 = 604 × 2.0 = 1208 m³/h = 29000 m³/d。

4）曝气池

曝气池共4组16根廊道，每根廊道平面尺寸为36 m × 2.8 m，总容积约8000 m³。采用多点进水吸附再生传统活性污泥法。

5）二沉池现状

共有三种二沉池，即竖流式二沉池（1926年）、平流式二沉池（1954年）和辐流式二沉池（1964年、1992年）。   竖流式沉淀池共6组，每组平面尺寸7.3 m × 7.3 m，有效水深1.8 m，泥斗深度5.7 m，污水有效容积575 m³，污泥有效容积152 m³。平流式二沉池2组，每组平面尺寸19.8 m × 6.6 m，有效水深2.7 m。   辐流式二沉池共3座，两座直径18 m，一座直径20 m。

6）湿污泥池

湿污泥池共6组，2组平面尺寸42×9.5 m，4组平面尺寸42×11.8 m，深度都是1.3 m。

7）回流污泥泵房

回流污泥泵房1座。

8）鼓风机房

鼓风机房1座。原设4台鼓风机，其中2台大的型号为C125-1.65（风量125 m³/min），2台小的型号为C80-1.65（风量80 m³/min）。

9）剩余污泥泵房

剩余污泥泵房一座，平面尺寸5.6×5.8 m。

10）污泥均质池

污泥均质池2座，由原气浮池改造而成。

11）污泥脱水机房和污泥堆棚

污泥脱水机房和污泥堆棚1座。污泥脱水机房现有两套离心脱水机，一套为上海离心机械研究所有限公司生产，型号为LW450 × 1940NY，处理能力Q = 4~50 m³/h，功率37 kW。另一套为进口。目前只有上海离心机械研究所有限公司生产的离心脱水机运行正常。

12）压缩机房

压缩机房1座，建于1926年，为市级保护建筑，平面尺寸28.8 × 12.34 m。目前新设2台德国艾珍罗茨风机，型号为GM15L（风量15 m³/min）。另设中控室（8.68 ×3.68 m）、低压配电间（4.24×3.68 m）各1间。

05东区污水处理厂掠影

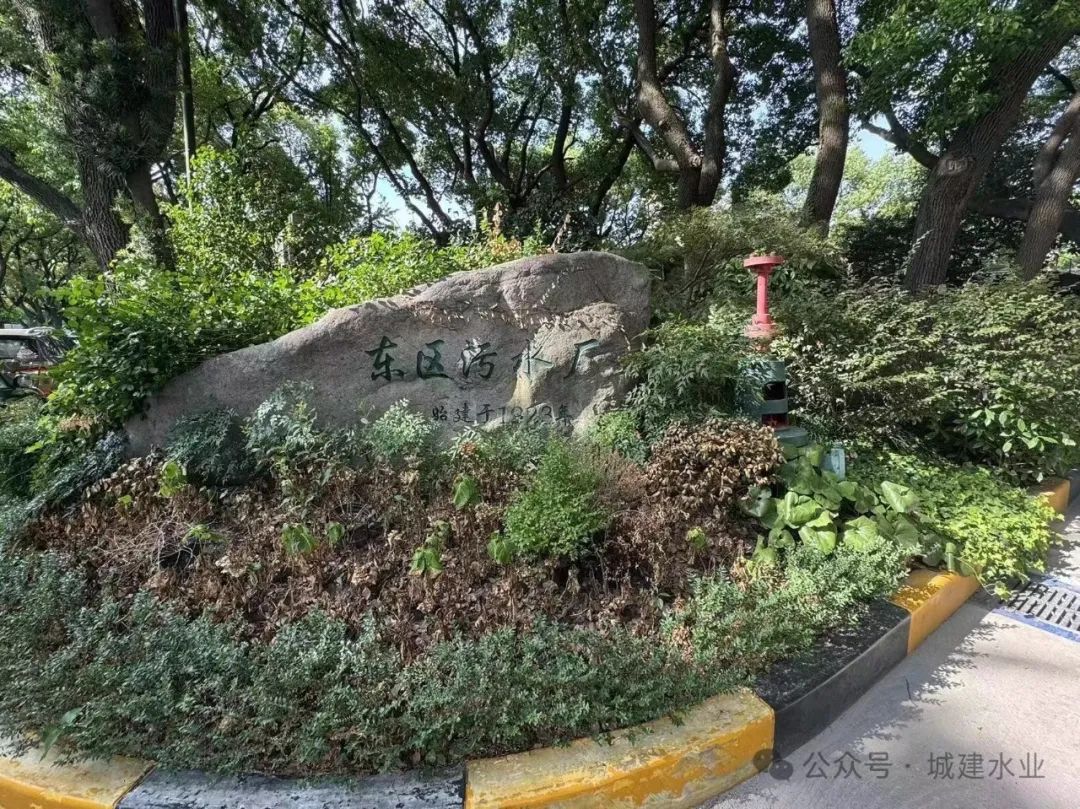

东区污水处理厂

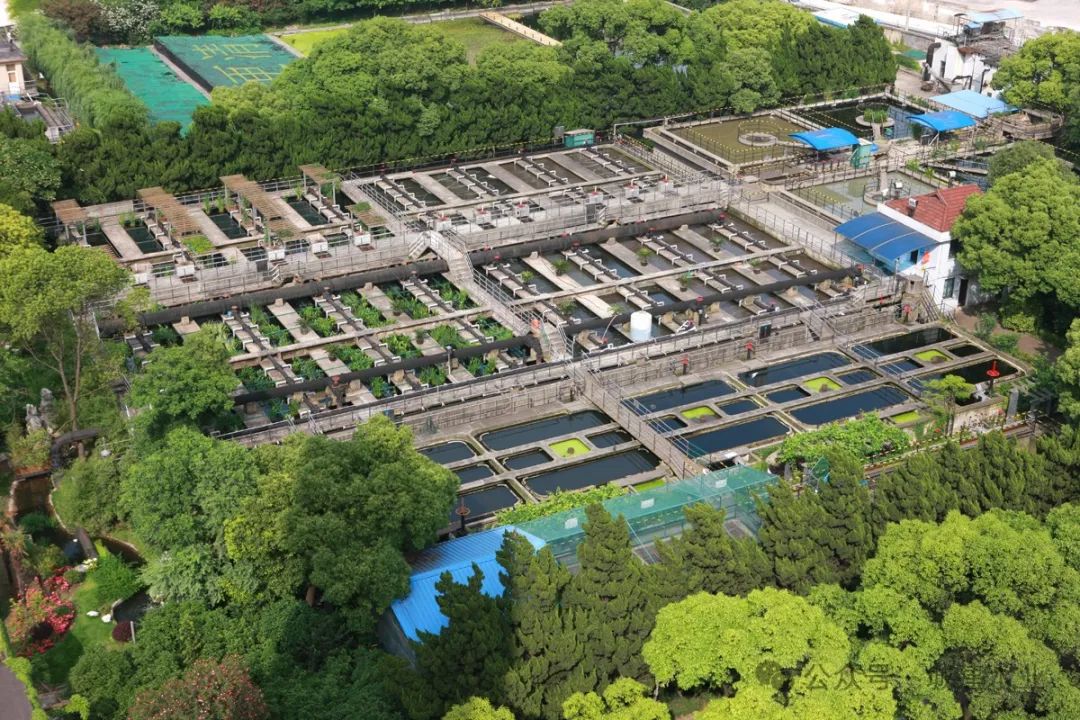

东区污水处理厂全景

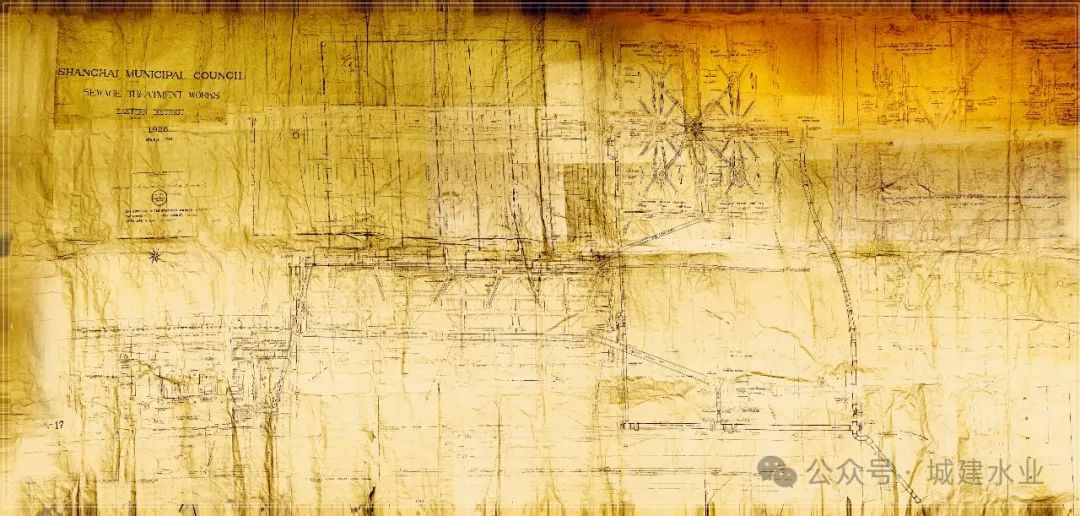

1926年平面图（修复）

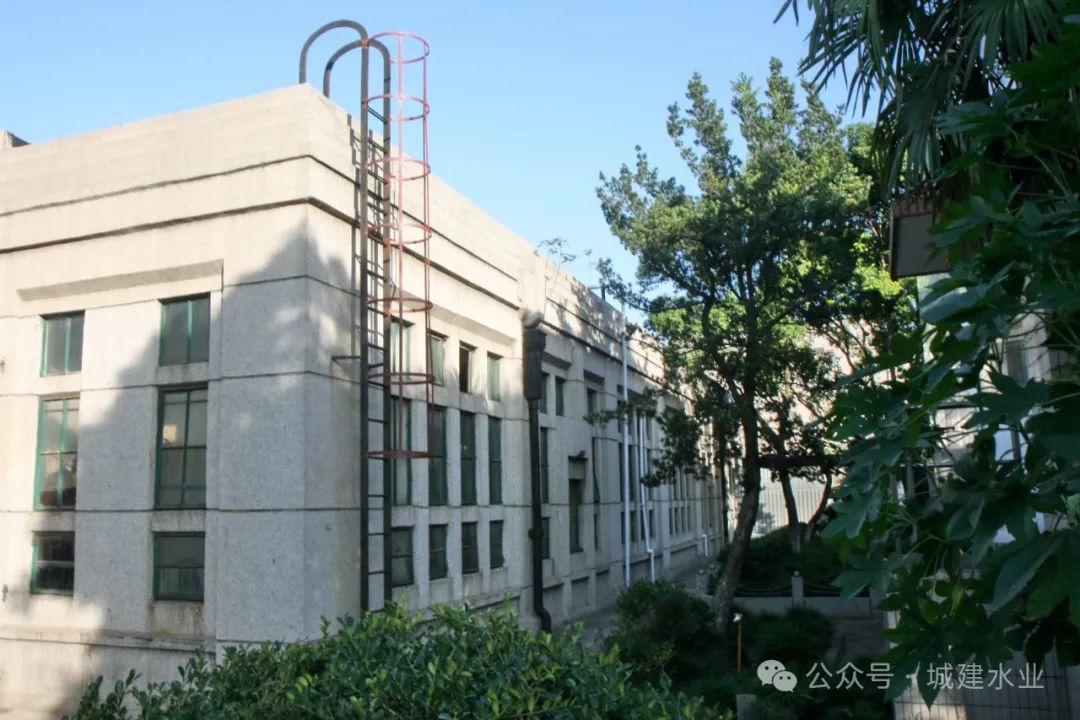

保护建筑—压缩机房

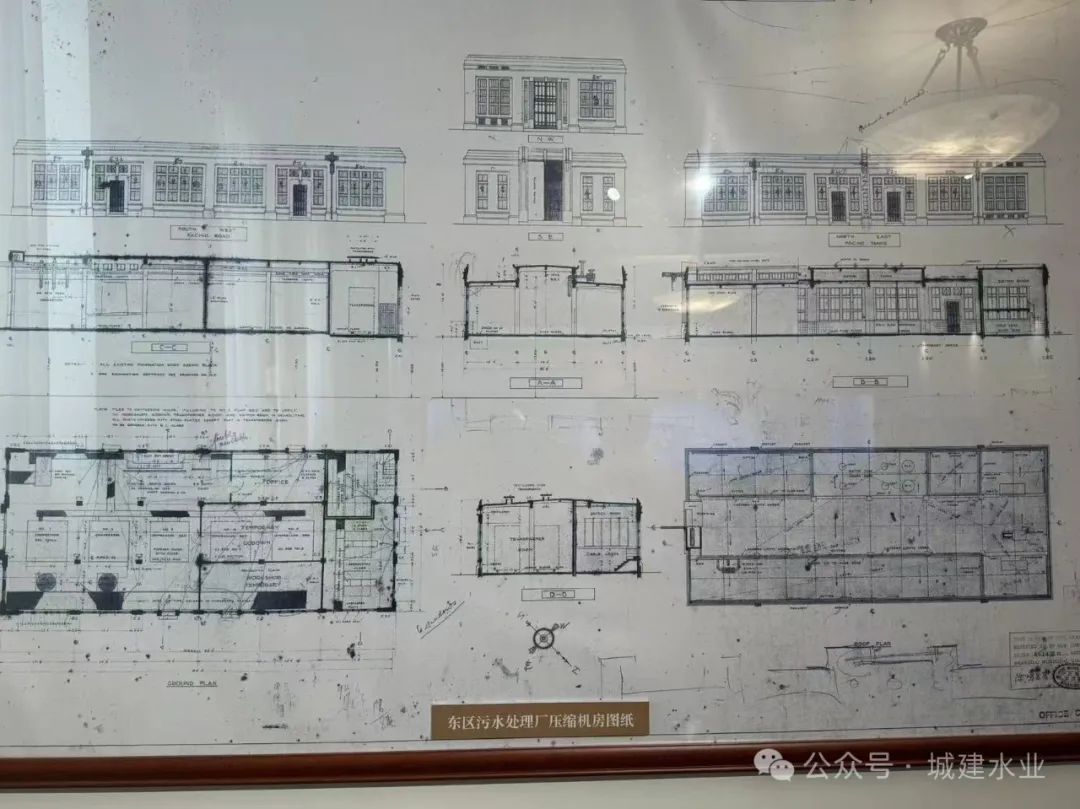

压缩机房图纸

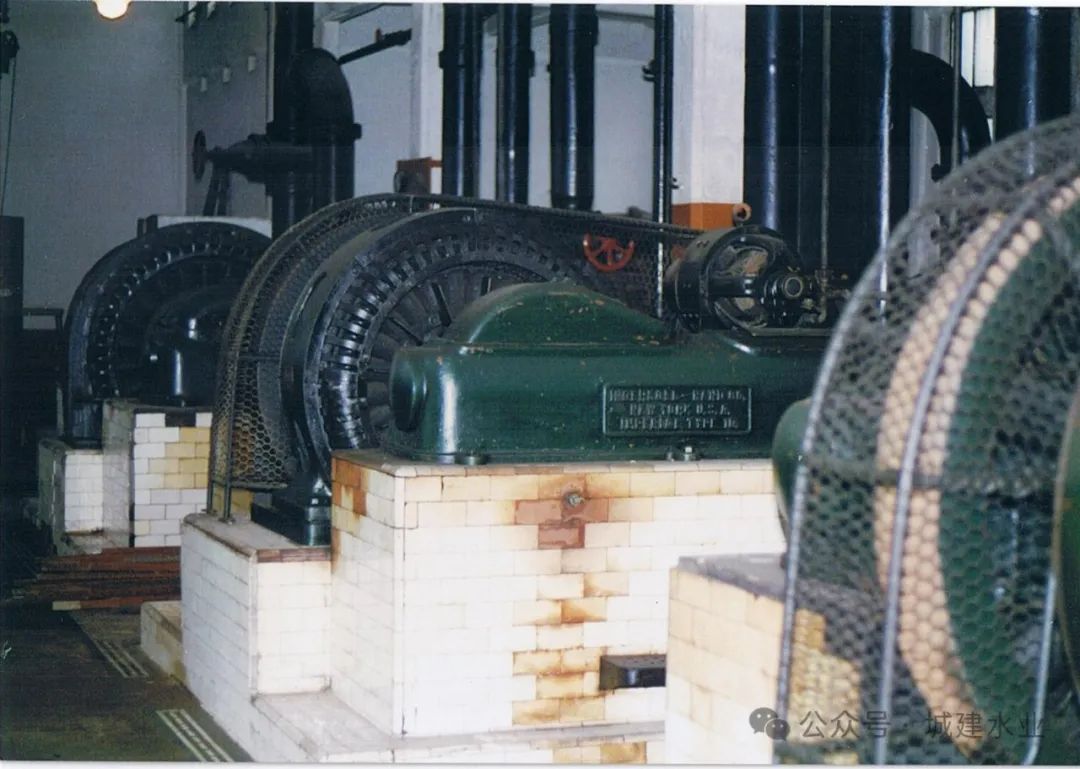

压缩机—原压缩机房内

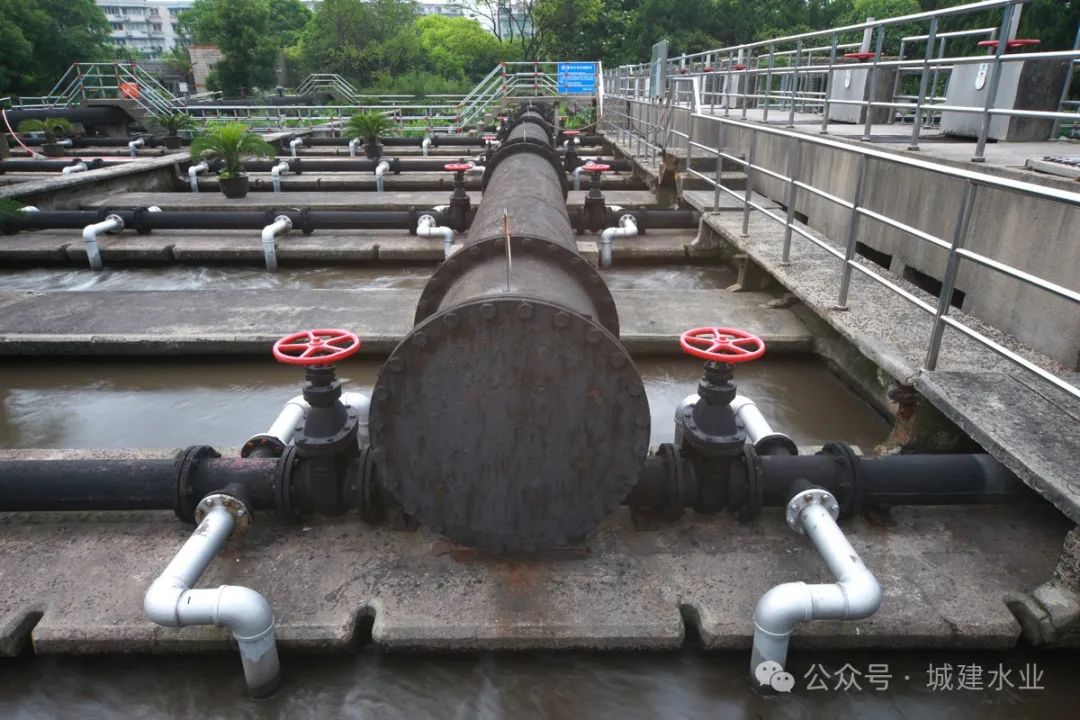

曝气池

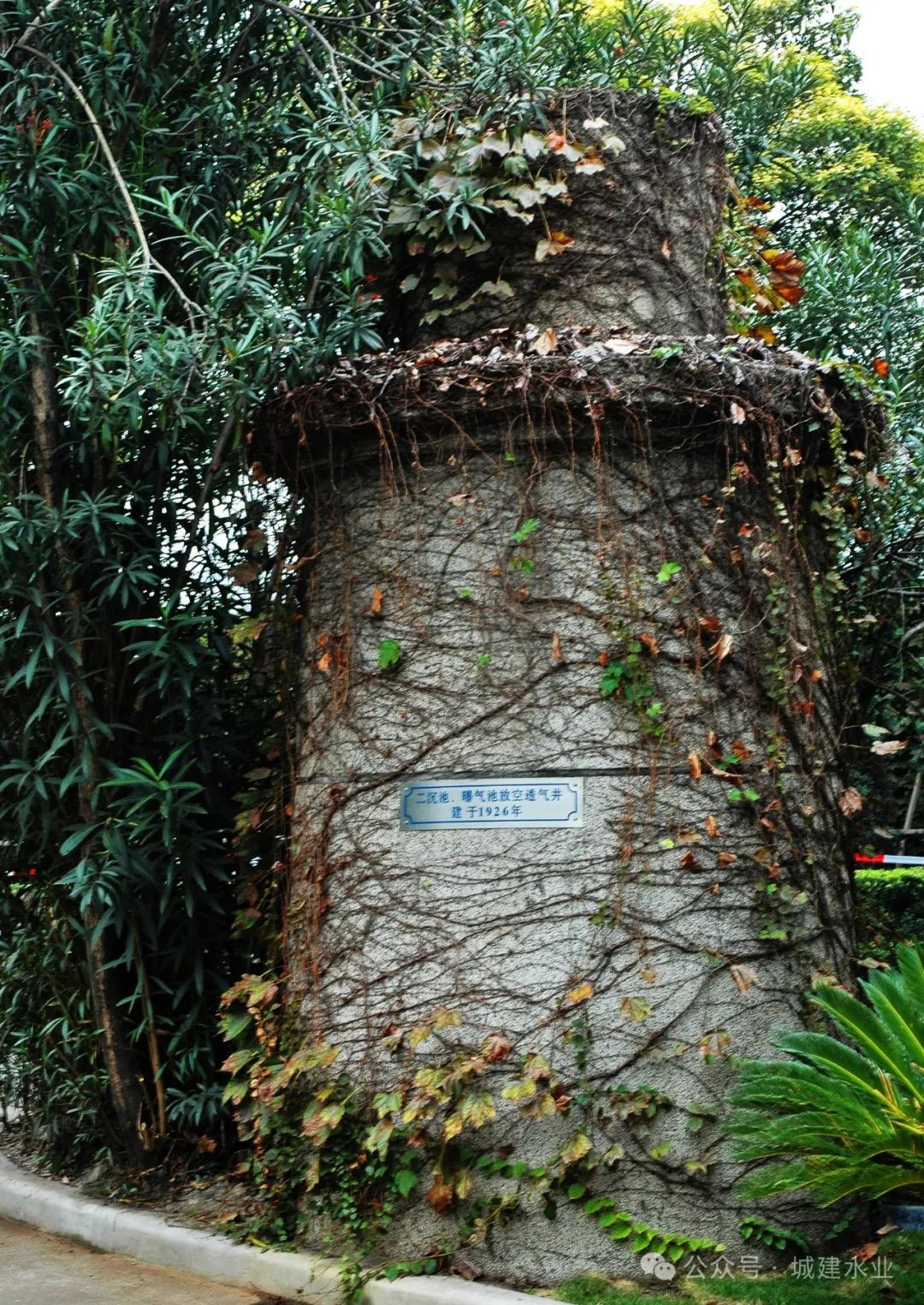

二沉池、曝气池的放空透气井

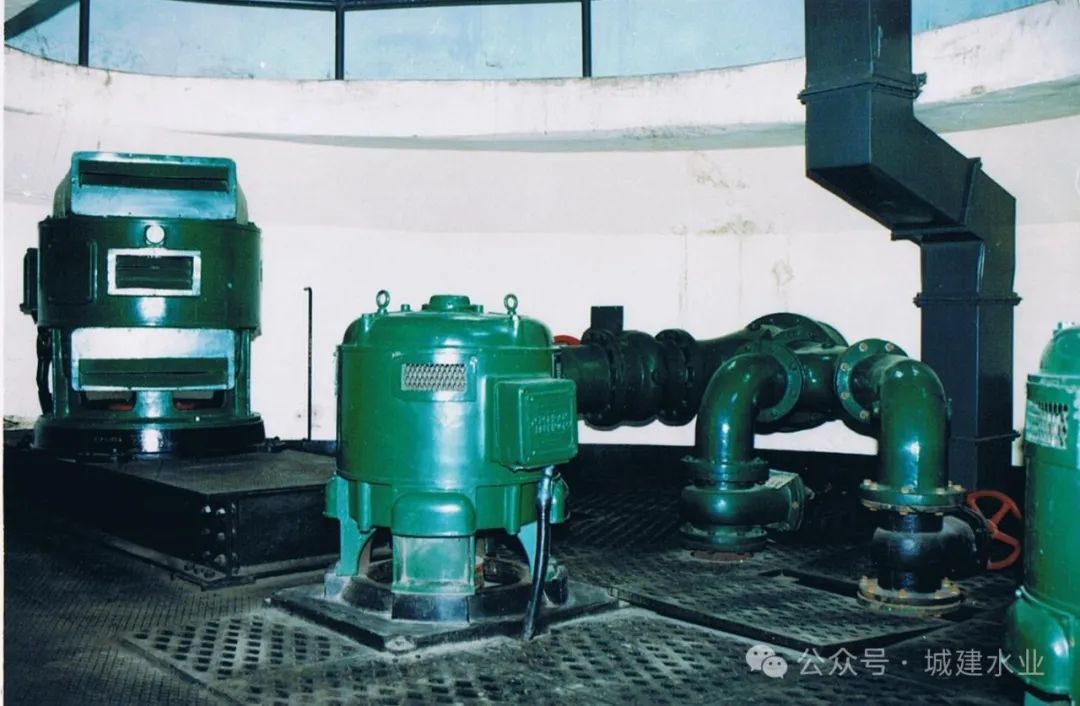

华尔温水泵—老泵房内

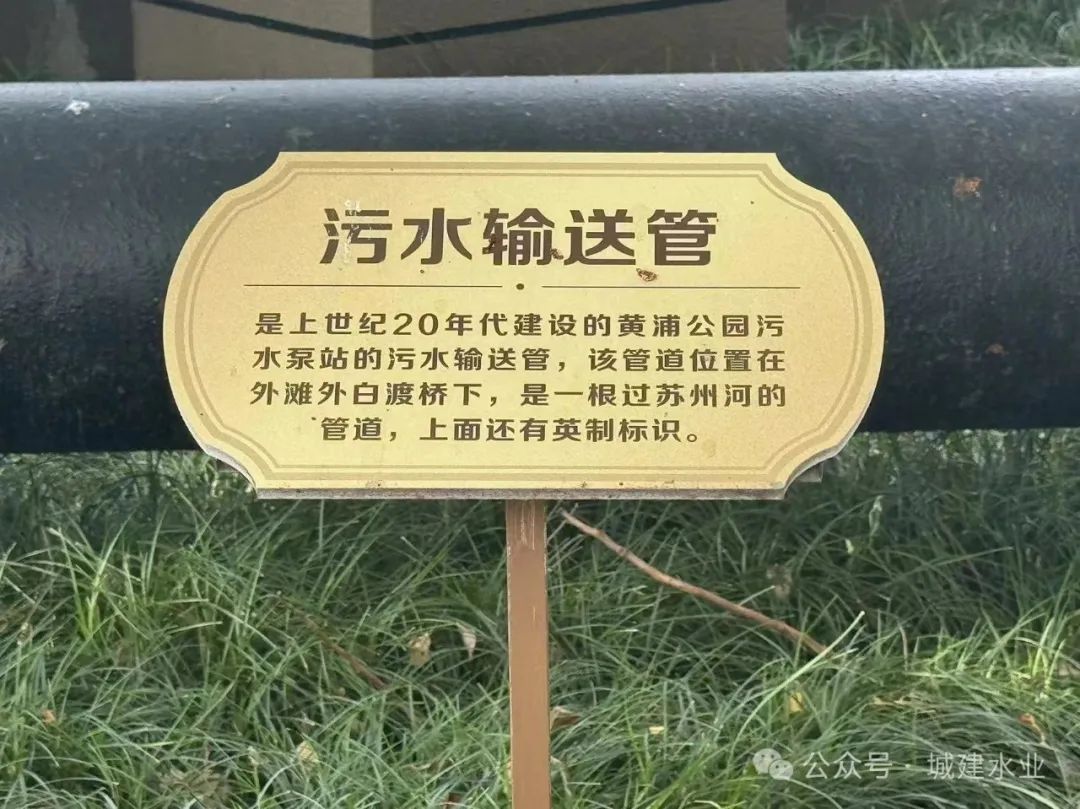

黄埔公园污水泵站的污水输送管

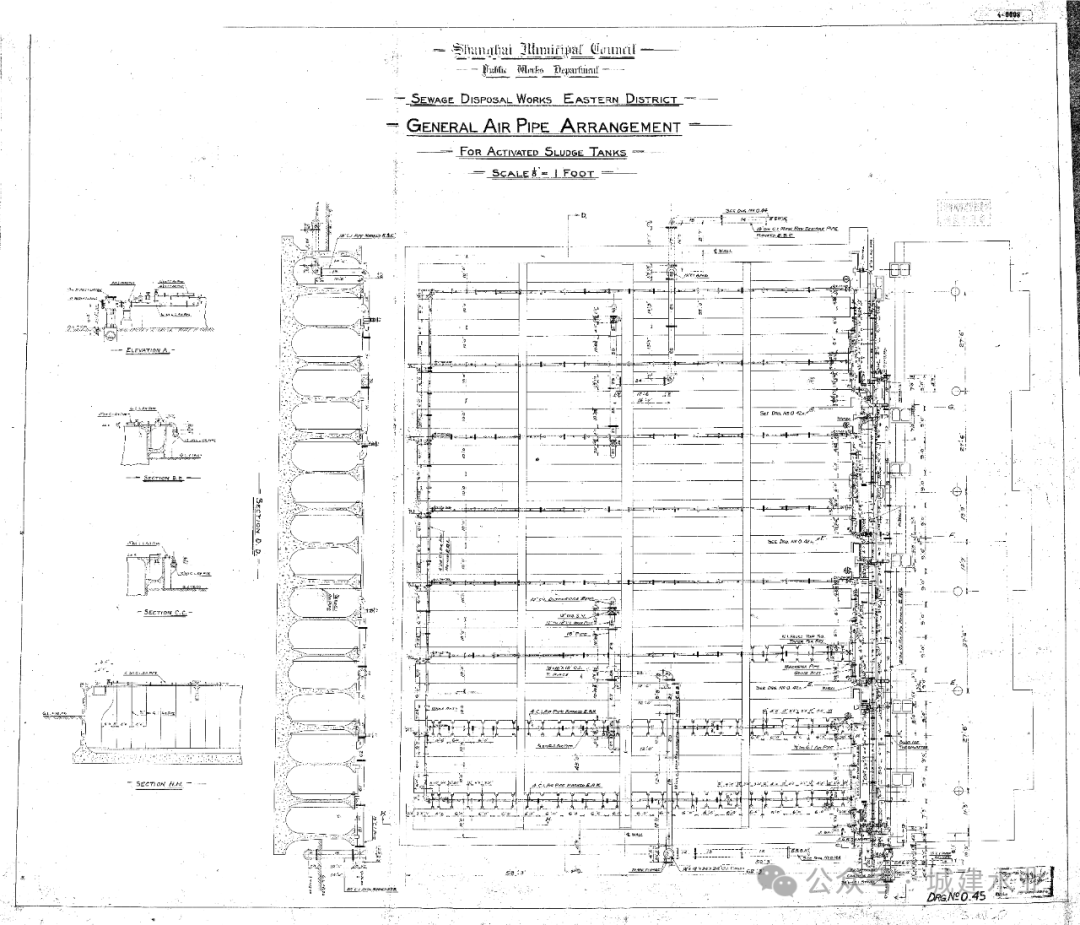

污泥箱空气管平立剖面图纸

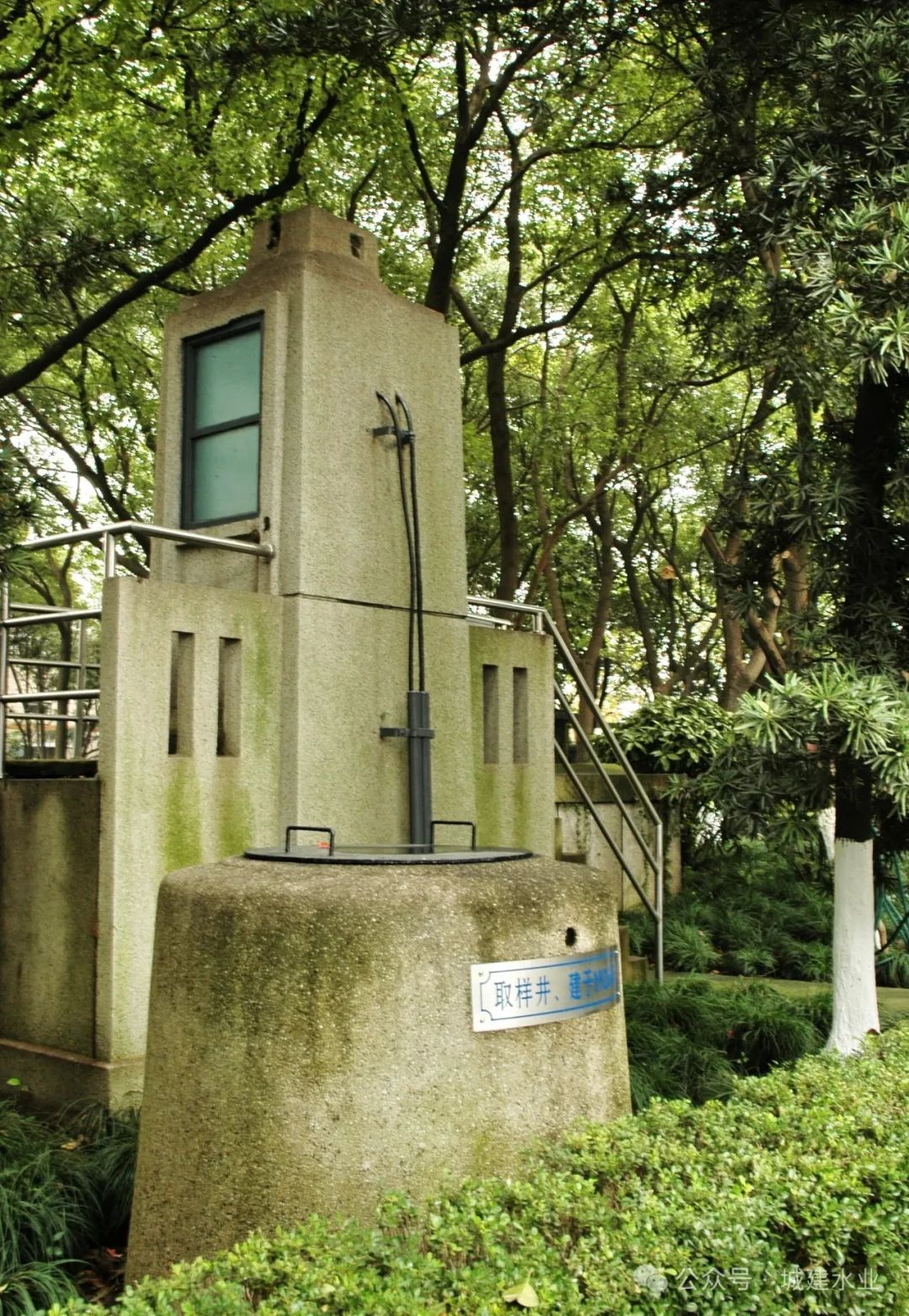

原出水口及取样井

特此鸣谢上海城投污水处理有限公司技术管理部经理潘伟提供相关素材。

拥有百年历史的东区污水厂2018年入选了首批“中国工业遗产保护名录”，同批入选的城投水务集团下属水厂，还有杨树浦自来水厂，也已经有140多年的历史，现在是城投水务的新总部。
